07 — Leistungen
3D-Schaltschrankplanung & Kabelbäume
Eine zweidimensionale Aufbauzeichnung verrät nicht, ob der Schrank sich verdrahten lässt. Ob die Leitung um die Ecke passt, ob die Wärme abgeführt wird, ob die Klemme nach dem Einbau noch erreichbar ist – das zeigt sich sonst erst im Schaltschrankbau.
Wir planen den Schaltschrankaufbau dreidimensional: Bauteile werden real platziert, Kanäle und Wege ausgelegt, Verdrahtung und Leitungslängen ermittelt. Aus dem Modell entstehen die Daten, mit denen der Schaltschrankbau tatsächlich arbeiten kann.
Der praktische Nutzen liegt in den Fertigungsdaten: Bohrbilder, Verdrahtungslisten mit konfektionierten Längen, Beschriftungsdaten. Wo diese Daten vorliegen, entfällt ein erheblicher Teil des Anpassens vor Ort – und mit ihm die Abweichungen zwischen Plan und gebautem Schrank.
Bei Serienprodukten und beweglichen Anlagenteilen kommt die Kabelbaumkonstruktion hinzu: Leitungsführung, Steckverbinder, Adersätze. Gerade in der Serie entscheidet die Konfektionierbarkeit über die Fertigungszeit jedes einzelnen Geräts.
Wir planen mit den Randbedingungen, die tatsächlich gelten: Platzverhältnisse, Wärmehaushalt, Zugänglichkeit für Wartung, Schutzart. Ein Schrank, der nur auf dem Papier passt, hilft niemandem.
3D-Ansicht · lädt rund 140 kB nach

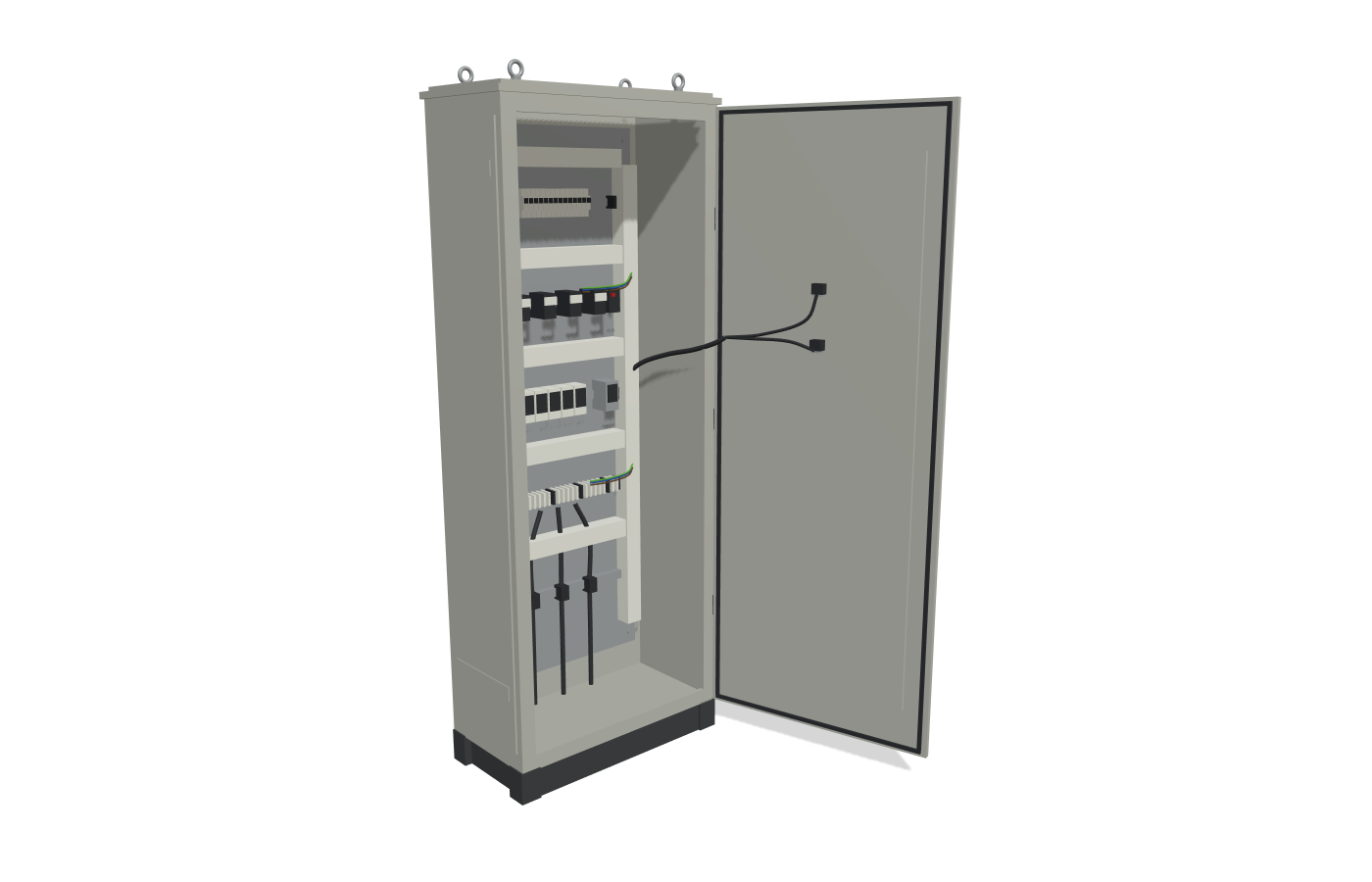

Diese Ansicht braucht WebGL, und Ihr Browser stellt es nicht bereit. Das Standbild zeigt denselben Aufbau.
Ziehen zum Drehen. Das Mausrad zoomt, sobald Sie das Modell angefasst haben.
Wann diese Leistung gebraucht wird
- Der Schaltschrankbau passt regelmäßig vor Ort nach.
- Platz oder Wärme sind knapp und müssen vorher geklärt werden.
- Fertigungsdaten für Bohrbilder und Verdrahtung werden benötigt.
- Ein Serienprodukt braucht konfektionierte Kabel- und Adersätze.
Ablauf
Wie die Zusammenarbeit läuft
- 01
Randbedingungen
Schranktyp, Aufstellung, Schutzart, Umgebungstemperatur und Zugänglichkeit werden geklärt – sie bestimmen den Aufbau stärker als die Schaltung.
- 02
Aufbau
Bauteile werden im Modell platziert, Wege und Kanäle ausgelegt, Abstände und Erreichbarkeit geprüft.
- 03
Verdrahtung
Verbindungen werden geroutet, Längen ermittelt und Verdrahtungslisten erzeugt.
- 04
Fertigungsdaten
Bohrbilder, Beschriftungs- und Zuschnittdaten gehen in der Form an den Schaltschrankbau, in der sie dort gebraucht werden.
Ergebnis
Was am Ende vorliegt
Die Rechnung geht dort auf, wo der Schaltschrankbau die Daten auch nutzt. Wir klären deshalb vorher, in welcher Form er sie braucht – nicht erst bei der Übergabe.
- 3D-Modell des Schaltschrankaufbaus
- Verdrahtungslisten mit konfektionierten Längen
- Fertigungsdaten für Bohrbild, Beschriftung und Zuschnitt
- Kabelbaumzeichnungen und Adersatzlisten
Häufige Fragen
Lohnt sich 3D auch beim Einzelschrank?
Selten wegen der Fertigungsdaten, oft wegen der Klärung. Wenn Platz, Wärme oder Zugänglichkeit kritisch sind, beantwortet ein Modell diese Fragen vor dem Materialeinkauf statt danach.
Brauchen wir dafür Pro Panel im Haus?
Nein. Wir können das Modell in unserer Umgebung erstellen und Ihnen die Ergebnisse übergeben. Wenn Sie es künftig selbst pflegen wollen, richten wir die Umgebung bei Ihnen ein.
Berechnen Sie auch die Schrankklimatisierung?
Die Auslegung ja, als Teil der Aufbauplanung. Für eine schnelle Abschätzung vorab gibt es unseren frei zugänglichen Rechner zur Schaltschrank-Klimatisierung.
